近年来，USB已经成为几乎总是在电子设备上使用的标准接口。最新的高标准USB3.0比以前的标准快大约十倍，并且可以在短时间内发送和接收大量数据。
什么噪音抑制组件适合USB3.0？ 在我们日常生活中围绕着我们的无数电子设备中使用的数字电路会产生微弱的无线电波，如果这些微弱的无线电波进入其他电子设备，则会导致操作错误或性能降低。为此，建立了将辐射噪声限制在一定水平或更低水平的电子设备的噪声规定。USB电缆很容易充当天线，因此通常可以通过在USB连接器底座上添加噪声抑制组件来抑制噪声。
共模扼流线圈通常用作USB的噪声抑制组件。但是，USB3.0使用比以前标准更快的信号，因此传统的共模扼流线圈可能会影响信号波形并阻碍信号传输。
因此，村田制作所开发并商业化了DLP11TB / RB系列芯片共模扼流线圈，即使对USB3.0高速信号也没有任何负面影响。
引入支持USB3.0 共模扼流圈的噪声抑制元件这是DLP11TB / RB系列不同的地方！新产品DLP11TB / RB系列专为USB3.0噪声抑制而开发。下面介绍了一些功能。

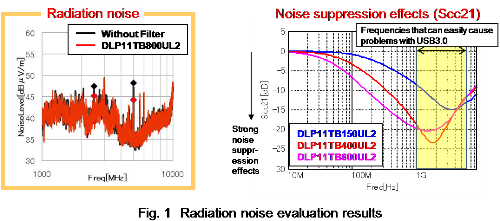

高效的噪音抑制效果 USB3.0使用高频信号在GHz频段产生强噪声，这是高频频段。因此，本产品的噪声抑制效果峰值设置在高频GHz频段，产品设计用于有效抑制USB3.0噪声（图1）。
低信号恶化
USB3.0标准规定电路特性阻抗（传输路径的固有阻抗）为90Ω。如果元件特性阻抗与电路特性阻抗不匹配，则无法正确传输高速信号。因此，DLP11TB / RB系列的元件特性阻抗为90Ω，符合USB3.0规范（图2）。当然，信号截止频率（※2）也已增加，以防止信号恶化（图3）。
该产品提供三种不同的共模阻抗值（※3）：80Ω，40Ω和15Ω（@ 100MHz）。 |
